智慧物聯網水質監測設備
時間：2022-02-23 13:01:25瀏覽量：1458

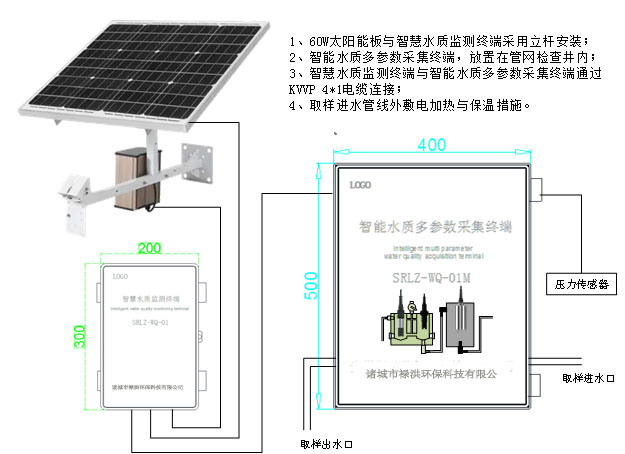

整個系統分為三個部分：太陽能供電系統，智慧水質監測終端，智能水質多參數采集終端，如下圖所示。
一、 智慧水質監測終端
智慧水質監測終端系統包含一塊系統板和一塊4.3寸觸摸屏。
系統板主要功能：
l 按一定時間間隔控制智能水質多參數采集終端完成水質檢測；
l 通過485總線與4.3寸觸摸屏通訊，一方面將讀取的水質參數在觸摸屏上顯示，同時接收觸摸屏輸入的設定參數；
l 通過MQTT協議與服務器端通訊，一方面將檢測的水質參數以及終端狀態定時上傳到目標服務器，一方面接收服務器下發的指令。
l 系統出廠有唯一的UUID
2.1 系統顯示
2.1.1 顯示界面
系統界面分為兩個頁面，一個頁面是參數顯示，一個頁面是配置頁面

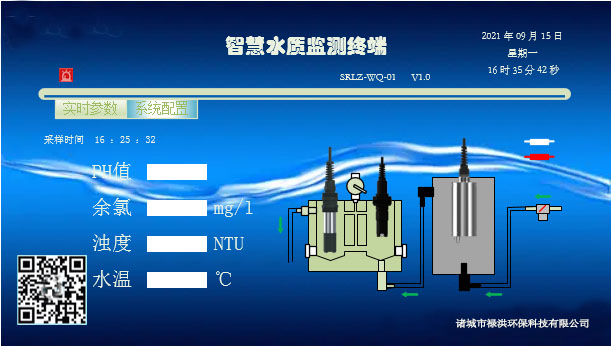

參數顯示頁面如下圖所示：
參數顯示頁面顯示內容：
l PH值、余氯、濁度、水溫的最新參數值，以及該參數值的采樣時間；
l 右上角顯示系統時間，系統時間由觸摸屏自帶的時鐘顯示控件控制；
l 顯示報警信號，當水質監測系統出現故障時，顯示故障圖標，以及故障信息；
l 顯示水質多參數采集終端的狀態信息，當電磁閥打開時，顯示電磁閥打開信息，同時圖示的綠色箭頭圖標顯示，并閃爍；當檢測完成，電磁閥關閉，顯示電磁閥關閉信息，并隱藏綠色箭頭圖標；
l 顯示電加熱狀態信息，當電加熱啟動時，顯示紅色電阻圖標，并閃爍，當電加熱停止，隱藏紅色電阻圖標。
2.1.1 配置界面

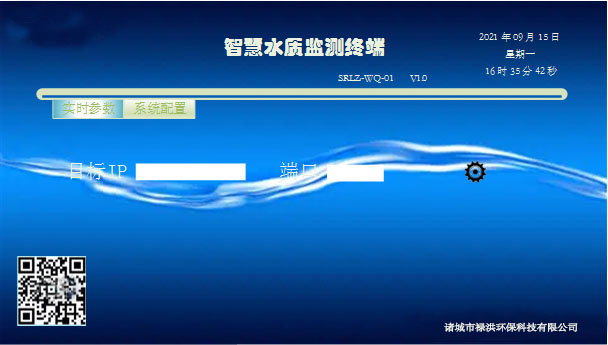

配置界面如下圖所示：
